精密铝模具超差怎么办？——超音速冷喷涂为您解忧！
发布时间：2016-01-15

工件工况：

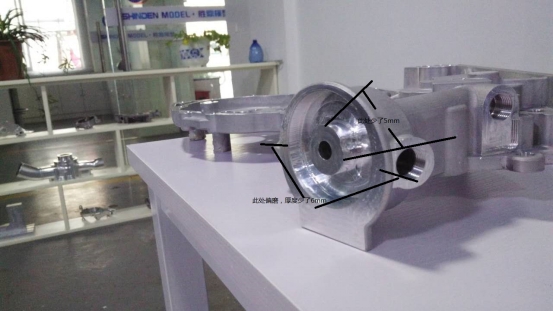

    精密铝模具加工偏差——偏磨，最严重的部位达到了6mm。基材为合金铝，修复后的变形量要控制在0.01—0.02mm的范围，还要qiu 有较高的结合强度，耐撞击，没有太大的色差.



技术选择：

虽然对于铝件修复的方法有多种，但分析可以发现：

 A、 用“超金属工业修补剂”，简单成本低，但有色差，不耐硬力撞击，容易脱落；

 B、 用“多功能金属表面强化冷补机”（电火花堆焊设备），速度太慢，也有一定热量，并且堆焊要求达到6mm有一定难度，此设备比较适合局部缺陷的修复；

 最后，经过比较，我们采用了“超音速低压冷喷涂”设备。因为：

 1)冷喷涂基体表面的温度低于150℃，不会使基体产生内应力，无变形和相变。

 2)涂层无热应力，可以喷涂厚涂层,厚度达到10毫米。

 3)涂层结合强度高，30～100 MPa;内聚力大，30～100 MPa。

 4)涂层致密，孔隙率低（＜5%）；导热导电率高（90%以上）。

 5)涂层均匀性好,表面光洁度高，Rz20～40。

 6)冷喷涂喷出的粒子流截面小而狭窄，且定向性好，可以喷涂局部表面。

 7)一台设备可以喷涂多种粉材（铝、铜、锌、镍、铅、锡和巴比特合金等），并可制备多种功能性涂层（抗磨损、耐腐蚀、减摩、耐热、密封、导电、防粘着等）。

 8)可在任何金属制品上喷涂，也可以在陶瓷、玻璃和水泥面上喷涂。

 9)冷喷涂无高温，无危险气体和辐射，对环境无害。

 10)设备结构紧凑，便于携带，可在固定场合使用，也可以在野外条件使用。

修复结果：

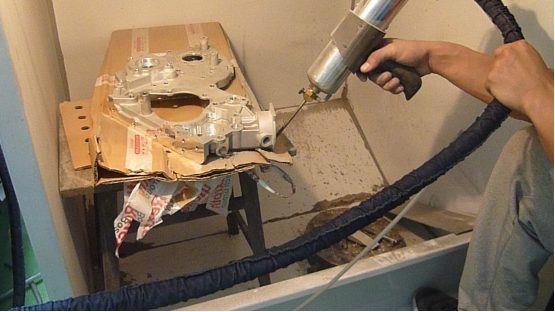

工件通过超音速冷喷涂设备的修复后

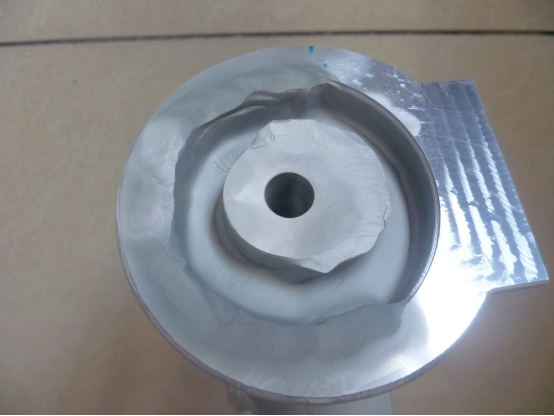

原来缺少的地方已经修补起来，修复过程中基体温度没有超过100度

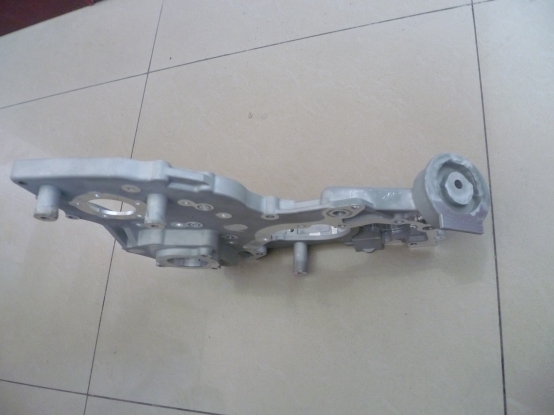

工件成功修复
